螺旋式樁基聲測管以透聲率較大、便于安裝及費用較低為原則。 聲脈沖從發射換能器發出，通過耦合水到達水和聲測管管壁的界面，再通過管壁到達聲測 管管壁與混凝土的界面，穿過混凝土后又需穿過另一聲測管的兩個界面而到達接收換能器。

螺旋式樁基聲測管規格

1、螺旋式厚壁超聲波聲測管規格標準：50*1.5、50*1.8、50*2.0、50*2.2、50*2.5、50*2.75、50*3.0、50*3.5。

2、螺旋式厚壁超聲波聲測管規格標準：54*1.5、54*1.8、54*2.0、54*2.2、54*2.5、54*2.75、54*3.0、54*3.5。　　

3、螺旋式厚壁超聲波聲測管規格標準：57*1.5、57*1.8、57*2.0、57*2.2、57*2.5、57*2.75、57*3.0、57*3.5

螺旋式樁基聲測管布置

布置聲測管的埋置數量及其在樁的橫截面卜的布局應考慮檢測的控制面積。通常有如圖7所示的布置方式，圖中的陰影區為檢測的控制面積。

一般樁徑小于0.6~1m時，沿直徑布置兩根；樁徑為1~2.5m時，布置3根，呈等邊三角形；樁徑大于2.5m時，布置4根，呈正方形。

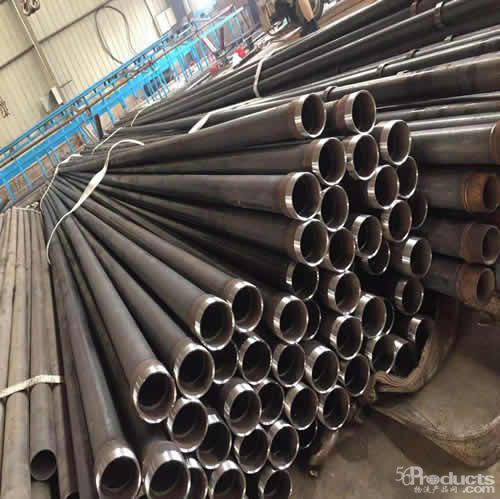

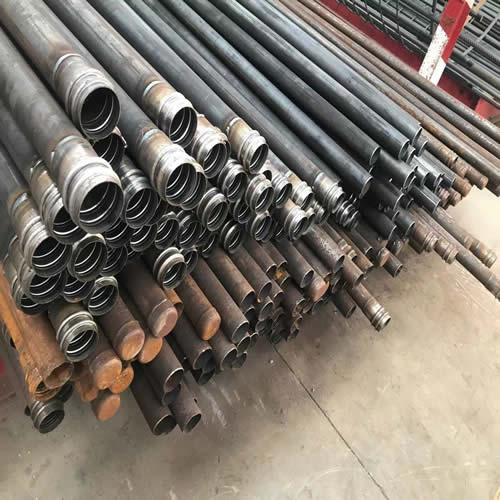

螺旋式薄壁聲測管廠家規格齊全、質量過硬、現貨充足，此種聲測管壁厚比較薄通常范圍在0.8mm--3.5mm之間，在0.8mm---1.8mm之間的通常采用鉗壓式連接，2.0mm---3.5mm之間的通常采用螺旋式連接方式，鉗壓式薄壁聲測管生產工藝要求非常嚴謹，出廠前必須進行水壓測試，防止有漏水現象。
