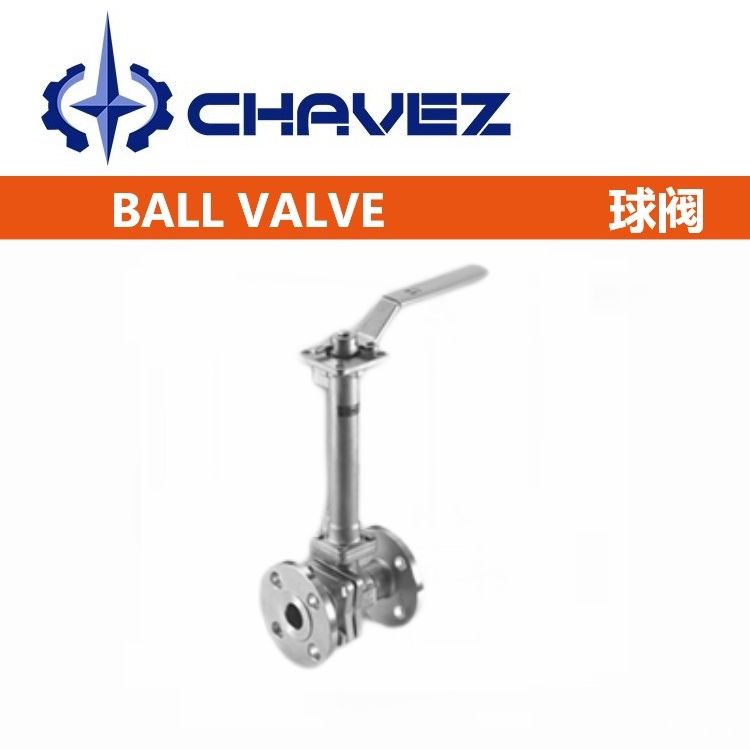

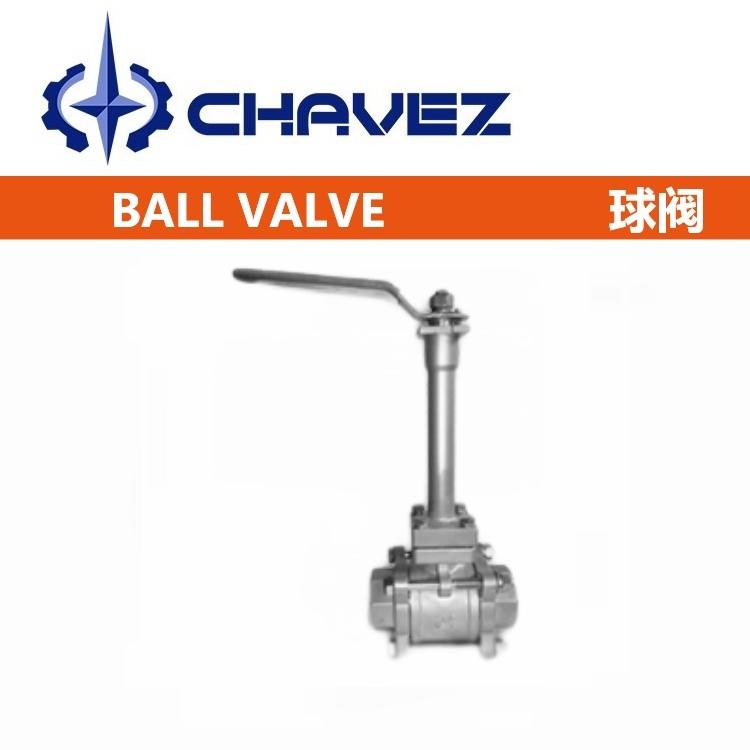

低溫球閥系列主要適用于乙烯、液化天然氣等化工裝置上，輸出的液態低溫介質如乙烯、液氧、液氫等。這類介質不但易燃易爆，而且在升溫時要?dú)饣瑲饣瘯r(shí)，體積膨脹數百倍。-29℃(不含)以下的閥門為低溫球閥，-101℃(以下)的閥門為超低溫球閥，采用低溫性能好的低合金鋼制造，在結構設計和工藝上都有特殊要求。
| 公稱通徑：DN10-DN200 | 閥體材質：LCB,LF2,CF8,CF8M,CF3M,F304 |
| 公稱壓力：1.6Mpa-4.0Mpa | 球體材質：F304,F316 |
| 適用溫度：-196℃~180℃ | 閥桿材質：304，316 |
| 適用介質：LNG，LO2，LN2，LAr | 閥座材質：TFM,NRG,PCTFE,PTFE |
| 連接方式：法蘭連接 | 閥桿加長設計：BS6364 |
| 傳動方式：手動 | 設計規范：GB/T24925-2010；API 6D |
| 球閥最大泄漏量：≤2ml/min×DN | 連接法蘭：ASME B16.5；BG/T9113 |
1. 防飛出結構閥桿設計；
2. 合理的加長桿設計長度，在最小的閥門使用空間下確保閥門的密封能力；
3. 球腔排壓設置用以保證閥門開啟關閉過程中球體內外壓差的平衡，保障閥門開關過程中的扭矩不會過載；
4. DBB結構閥座系統，可有效排放閥腔內殘留介質，有效保證閥門在介質熱脹情況下的安全性能(固定式)；
5. 彈簧與V墊相配合的補償機制，確保閥門在面對超低溫環境時閥桿部位密封能夠自主的調整，實現密封延續性；
6. 平衡彈簧與V墊的次級密封設置腔壓自密封以及彈性補償密封的雙重密封方式保證了閥門在整體溫度變化的過程中的密封有效性(固定式)。
