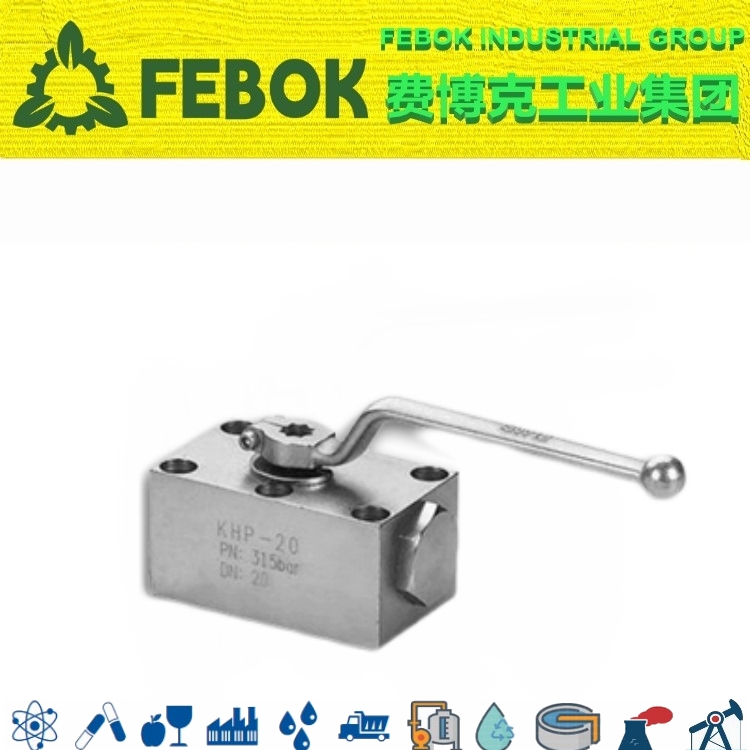

板式液壓球閥產品概述

KHP(PKH)板式液壓球閥主要用于液壓系統管路或集成系統中，控制工作介質的流通和截止。板式液壓球閥主要由閥體、球體、閥桿、手柄和密封裝置組成。閥體采用鋼質鍛件，表面鍍鉻，鍍黃鋅。壓力范圍可達500bar，適用于溫度-30℃~180℃的水、油、氣等介質中。

板式液壓球閥型號說明

1. 系列代號：KHP(PKH)系列板式球閥
2. 公稱通徑：06、10、16、20、25、32、40、50；
3. 閥門、堵塞材料：1-45#、2-304不銹鋼、3-316不銹鋼；
4. 閥芯、閥鎖材料：1-45#、2-304不銹鋼、3-316不銹鋼；
5. 球封材料：1-POM(聚甲醛)、2-PTFE(聚四氟乙烯)；
6. 其他密封件材料：1-NBR(丁晴橡膠)、2-FPM/FKM(氟橡膠)；
7. 手柄形式：01-C型鋅合金曲手柄 、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄；
8. 表面處理：1-空白、2-磷化、3-電鍍黃鋅；
備注信息：表中型號對應產品的材料為碳鋼，材料1111為常規使用組合，PTFE材料使用時最高工作壓力不超過100bar。

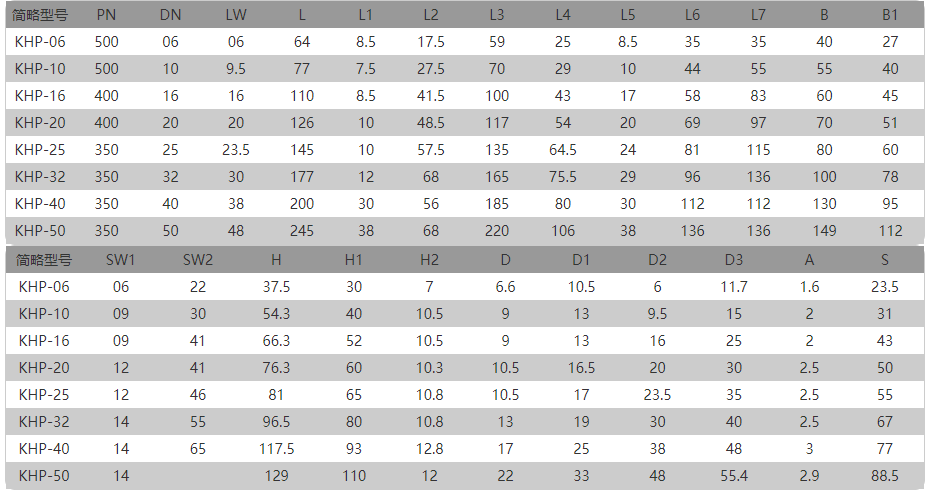

板式液壓球閥外形尺寸

進口板式液壓球閥
